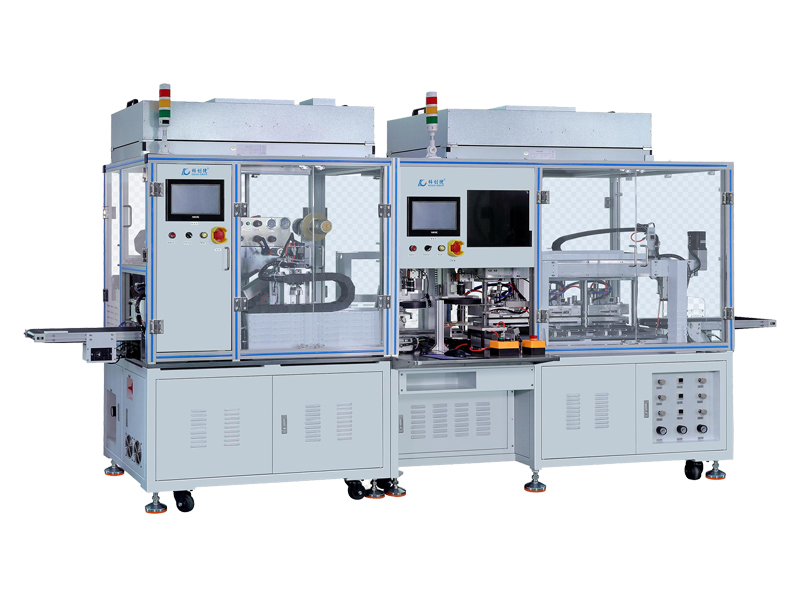

1. 1 本贴合线体KCJ-60107为OCA和TP(CG)软对硬贴合、TP和LCM模组（LCD）硬对硬真空贴合， 可满足TP/CG表面带刻度或表面无刻度产品的生产。
1.2 软对硬贴合精度可达±0. 15mm，TP和LCM模组（LCD）硬对硬真空贴合精度可达±0.075mm， 圆形角度±0.7 ° 。解决了普通治具对位贴合无法达到精度要求的缺陷。
1.3 本设备线体PLC控制 ，具有记忆功能，老旧型号可直接调用生产，调机、更换型号都很方便。
1.4 本设备线体适合1.0＂～2.4＂（常规方形）产品贴合，（ 圆形 1.0＂～2＂）。
1.5 采用高像素 CCD，成像更清晰。
设备基本概况
| 整线规格参数 | ||
| 项目内容 | 规格 | 备注 |
| 设备型号 | 该产线机型包括： 软对硬贴附机（含TP撕重膜） LCM+TP真空贴合机 | |
| 设备尺寸 | 机台尺寸 ：2765（ L)*1000（W)*1800(H）mm（以实物 为准） 高度包含FFU ，不含三色灯、宽度不含真空泵位置 长度不含上下料皮带线 | |
| 设备重量(Kg) | 约1500KG | |
| Pass line | 860±20mm | 可坐着， 手动上下料 |
| 设备颜色 | 喷粉米白 | 型材亚克力上罩， 方通烤漆底架 |
| 压缩空气工作压力 | 0.5Mpa～0.7Mpa | |
| 进气气管规格 | φ12 | |
| 真空压力 | -50Kpa∽ -90Kpa | 自带真空泵 |
| 适合产品尺寸 | TP/CG： 方形 1.0＂～2.4＂（ 23*13mm~53*30 mm） 圆形 1.0＂～2＂最小直径φ25mm ，最大直径φ50mm 厚度0.2 ∽3.0mm FPC长度≤50mm LCD/LCM： 方形 1.0＂～2.4＂（ 23*13mm~53*30 mm） 圆形 1.0＂～2＂最小直径φ25mm ，最大直径φ50mm FPC长度≤50mm ，限宽边、且不可弯折在背面 厚度0.2 ∽ 3.0mm OCA： | |
| 方形 1.0＂～2.4＂（ 23*13mm~53*30 mm） 圆形 1.0＂～2＂最小直径φ25mm ，最大直径φ50mm 厚度0.1 ∽0.3mm(圆形贴OCA不兼容角度要求) | ||
| 对位方式 | OCA 贴附机：机械对位 真空贴合机： CCD对位 | |
| 贴合方式 | OCA贴附 ：roller To stage TP(CG)与LCM贴合：真空贴合 | |
| 贴合精度 | OCA/保护膜贴附： XY±0.15mm TP(CG)与LCM贴合： 方形 XY±0.075mm 圆形 XY ±0.075mm R ±0.7° | 圆形产品角度需要 有稳定的靶标。 来料不良不计 |
| 生产节拍 | TT：5.5s/pcs ≥650PCS/h （设备动作时间，不含人工上下料时间。） | |
| 产品良率 | 1.0＂～2.4 " ≥98% （不良指由设备造成的偏位、气泡、压伤、破片） | 人为因素、环境因 素、产品来料不良 不计 |
| 设备嫁动率 | ≥95% | |
| 整线调校时间 | 更换新产品时间约1.0h； 更换已调校产品时间约0.5h； | |
| 机台内环境 | 无尘等级：动态class1000 | |
| ESD | 上料入口安装离子风棒 | |
| HMI操作密码 | HMI操作 ，参数界面密码验证 | |
| 三色灯/蜂鸣器 | 显示/提示设备运行状态 | |
| 软对硬贴附机 | ||
| 项目内容 | 规格 | 备注 |
| 机台尺寸 | （L） 12000*(W)800*(H)1800 mm（以实物为准） | 高度包含FFU ，不含 三色灯 ，流水线 |
| 压缩空气工作压力 | 0.5Mpa～0.7Mpa | |
| 压缩空气工作流量 | 200L/Min | |
| 气管规格 | φ12 | |
| 电源电压 | AC 单相220V 50HZ 5KW | |
| OCA上料部分 | 1.料仓+胶带 2.OCA分离采用吹气的方式保证每次单片上料； |
|
| 撕膜部分 | 1. 撕膜方式：胶带缠绕在滚轮之上+剥料板； 2. 胶带废膜自动收集 |
|
| 贴附部分 | 1.贴附压力： 1Kgf∽5Kgf,精密调压阀调节； 2.贴附方式：采用平面贴覆+滚轮压合（ roller To stage）； 3.定位方式：机械定位 |
|
| 翻面 | 气缸控制 高精度模组移栽 |
|
| 撕重膜 | 胶带撕膜 1.撕膜方式：胶带缠绕在滚轮之上； 2.撕膜长度可调节； 3.撕膜胶带宽度20mm， 内圈直径3＂外径≤230MM； 4.含光纤检测撕膜有无功能、撕膜胶带有无功能； 5.有未撕膜CG/TP抛料功能 ，并且作频繁抛料报警提示； 6.检测率＞99% |
|
| 真空贴合机(硬对硬) | ||
| 项目内容 | 规格 | 备注 |
| 机台尺寸 | （L） 1565*(W)1000*(H)1800 mm（以实物为准） | 长度不含皮带线凸 出机台部分 高度含FFU、不含三 色灯 |
| 压缩空气工作压力 | 0.5Mpa～0.7Mpa | |
| 压缩空气工作流量 | 200L/Min | |
| 气管规格 | φ12 | |
| 电源电压 | AC 单相220V 50HZ 5KW | 含真空泵 |
| LCM撕膜部分 | 1.撕膜方式：人工手撕 2.撕膜处安装有离子风棒 |
|
| LCM拍照部分 | 1.CCD(1个)+镜头+光源， | |
| 对位预贴合部分 | 1.经CCD控制系统计算 ，TP(CG)进行X/Y/θ自动多次纠偏 调整 ，提高贴合精度 2.X/Y/θ由步进电机+精密丝杠控制 |
|
| 真空贴合单元 | 1.真空腔体 ：3个 2.真空泵；3个 3.真空压力表测量0/-100KPa； 4.真空贴合压力： 1Kgf～5Kgf,精密调压阀调节； 5.贴合时间：可设置； |
|
